Pomôžeme vám zorientovať sa medzi mosadznými H.P.W.® vyrábanými v Žiline, nerezovými rozdeľovačmi s prietokomermi Regolux, zostavami IVAR s vlastným čerpadlom a plastovými rozdeľovačmi HEPWORTH. K nim nájdete skrinky HPX, ventily a šróbenia – v ponuke ATRIA Slovensko od 2 do 12 vývodov.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Z kotla alebo tepelného čerpadla vychádza jedno potrubie, no v dome treba zásobiť viacero miestností, kúpeľňu či niekoľko výtokov. Túto úlohu preberá rozdeľovač: jedna jeho lišta posiela vodu do jednotlivých slučiek, druhá – zberač – ju po odovzdaní tepla zhromaždí a vracia k zdroju. Na každom vývode sa dá prietok priškrtiť, slučka zavrieť alebo odvzdušniť, a ostatné slučky pritom pracujú ďalej.
Pri podlahovom kúrení tak vyrovnáte krátku slučku v kúpeľni s dlhou slučkou v obývačke, pri radiátoroch vedie ku každému telesu vlastná dvojica rúrok a pri vode máte všetky odbočky k výtokom pohromade na jednom mieste.
Táto stránka slúži ako rozcestník. Zhrnuli sme sem rozdeľovače z ponuky ATRIA Slovensko – vlastné mosadzné H.P.W.®, nerezové z Nemecka, zostavy IVAR so zmiešavaním, radiátorové IVAR.CS 501 a plastové HEPWORTH – a pridali kapacity skriniek, doplnky, výpočet a modelový príklad. Ceny a skladovú dostupnosť preberáme automaticky z ATRIA.SK.
Každá skupina rieši inú úlohu v rozvode. Odkazom v karte zídete rovno k produktom.

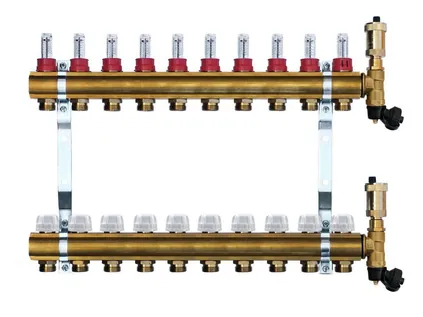

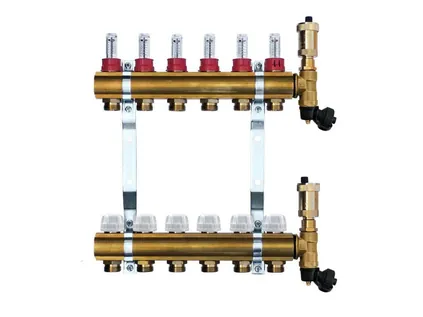

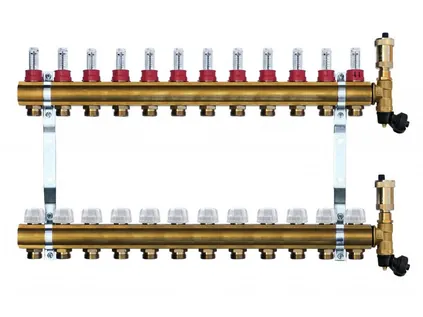

Profilové mosadzné teleso, armatúra Press-Messing Ms 58 s niklovou úpravou. Na prívode prietokomery 0–5 l/min, na spiatočke zabudované termostatické ventily. Hlavné hrdlá 1", vývody s eurokónusom, 2 až 12 slučiek. Mosadzné rozdeľovače

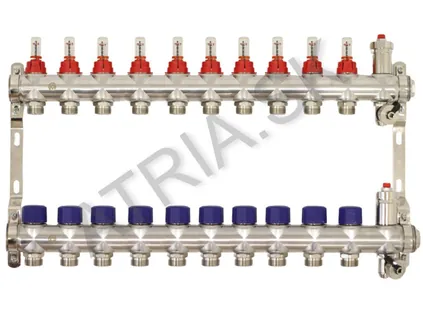

Teleso z nerezu podľa DIN EN 1264-4:2009-11. Každá slučka má prietokomer Regolux s dvojitou reguláciou, ktorý si pamätá nastavenie (0–5 l/min), a ventil pre hlavicu so závitom M30 × 1,5. Pôvod Nemecko, 2 až 12 slučiek. Nerezové rozdeľovače

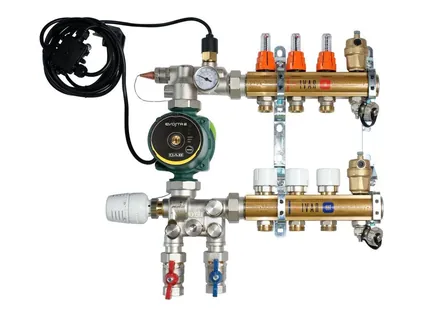

Rozdeľovač, obehové čerpadlo DAB.EVOSTA 2 40-70/130 a regulácia stálej teploty v jednom celku – DUAL, DUAL-MIX alebo UNIMIX. Rieši dom, kde ten istý kotol zásobuje radiátory teplejšou a podlahu chladnejšou vodou. Zostavy s čerpadlom
Niklovaná mosadz, tlaková trieda PN 10, teplota do +120 °C. Prívodné hrdlá 1" F zboku, vývody 3/4" EK vzdialené od seba 50 mm. Vlastné čerpadlo netreba – obeh zabezpečí kotol. Rozdeľovače pre radiátory

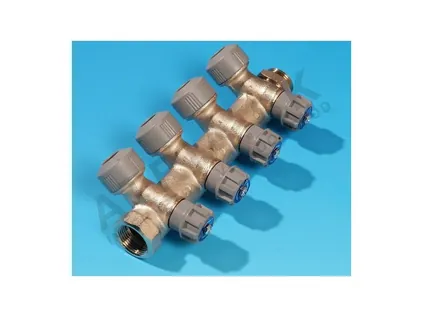

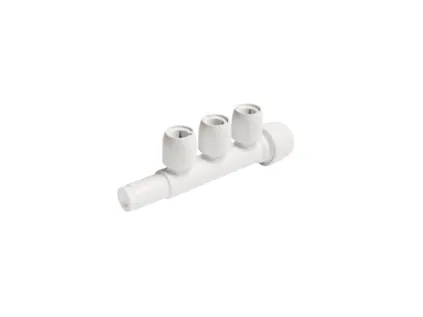

Polybutylénový systém v rozmeroch 15 mm a 22 × 15 mm, spoje sa dajú rozobrať a montujú sa bez náradia. Na vodovod aj klasické kúrenie; pre sanitu sa dá použiť aj IVAR.CS 501. Rozdeľovače na vodu
Skrinky HPX na stenu aj do steny s nastaviteľnou výškou a hĺbkou, guľové ventily 1" s teplomerom, zverné šróbenia s eurokónusom a sada HPW Set2 pre radiátory. Skrinky · príslušenstvo
Začnite stĺpcom „Na čo“ – podlaha, radiátory alebo voda – a až potom porovnávajte materiál, spôsob regulácie a závity.
| Rozdeľovač | Na čo | Rozsah vývodov | Regulácia na slučke | Hrdlá a limity | Teleso |
|---|---|---|---|---|---|
| H.P.W.® (ROZDZ.02H – 12H) | podlahovka, radiátory hviezdicovo, chladenie | 2 – 12 | prietokomer 0–5 l/min (±10 %) + zabudovaný termostatický ventil | hlavné hrdlá 1", vývody EK | mosadz, Ms 58 s niklovou úpravou |
| Nerezový (HR1103-2 – 12) | podlahovka | 2 – 12 | Regolux s dvojitou reguláciou a pamäťou (0–5 l/min), ventil so závitom M30 × 1,5 | šróbenie 3/4" EK na rúry | nerez, DIN EN 1264-4 |
| IVAR.CS 553 DVP / VP | podlahovka | 2 – 12 / 2 – 6 | regulačné prietokomery; uzatváracie ventily na zberači | 1" × EK; PN 10; +90 °C | mosadz CW617N |
| IVAR DUAL / DUAL-MIX / UNIMIX | podlaha a radiátory na jednom zdroji | 2 – 7 / 2 – 6 / 2 – 6 | prietokomery, stála teplota, čerpadlo DAB.EVOSTA 2; UNIMIX navyše trojcestný zmiešavač | 3/4" F alebo 1" F, vývody EK; PN 6; +90 °C | mosadz CW617N |
| IVAR.CS 501 ND / NS | radiátory, sanita | 2 – 10 / 2 – 8 | guľové uzávery na vstupe; ND má aj automatický odvzdušňovač a vypúšťací ventil | 1" F vstupy, 3/4" EK vývody s rozostupom 50 mm; PN 10; +120 °C | mosadz CW617N, niklovaná |
| HEPWORTH (HM664/15, HX88, HX89) | vodovod, klasické kúrenie | 2 – 4; HX88 a HX89 spojiteľné | HM664/15 má ventil | 15 mm alebo 22 × 15 mm | polybutylén (plast) |
Rozsahy pri IVAR uvádzame podľa toho, čo je v ponuke ATRIA.SK. Hodnoty sú prevzaté z produktových popisov – pred nákupom porovnajte závity s hlavicami, servopohonmi a rúrami, ktoré použijete. Technik na čísle +421 917 133 664 vám s porovnaním pomôže.

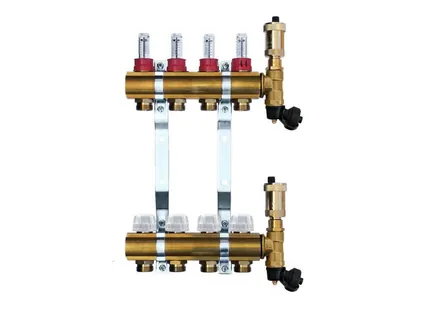

Teleso tvorí mosadzný profil uchytený na hliníkovom nosiči. Prietok každej slučky odčítate na prietokomere (0–5 l/min) na prívodnej lište a slučku uzavriete termostatickým ventilom na spiatočke. Z výroby má rozdeľovač uzatváracie ventily, regulačné šróbenia s prietokomermi a automatický odvzdušňovač s vypúšťacím ventilom. Prevádzka do 6 barov a +80 °C. Karty ukazujú vybrané veľkosti; všetkých jedenásť (2 až 12 okruhov) je v cenníku, výrobné detaily a rozmery na mosadzne-rozdelovace.sk.

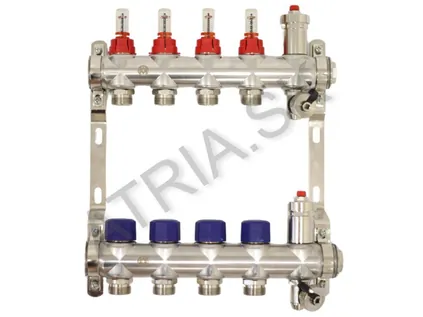

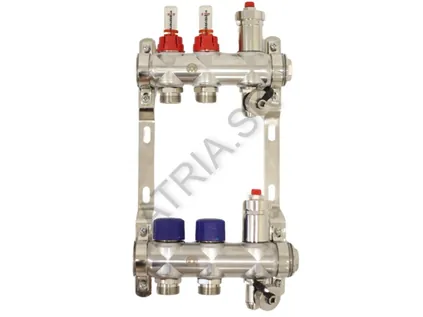

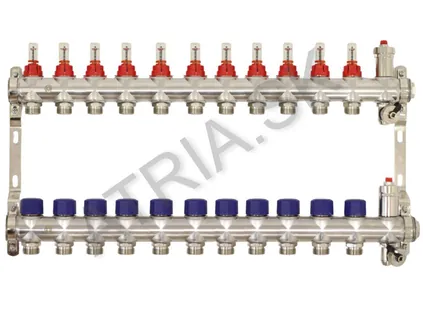

Telo rozdeľovača je z nerezovej ocele v zhode s DIN EN 1264-4:2009-11. Na prívode každej slučky sedí prietokomer Regolux s dvojitou reguláciou, ktorý si pamätá nastavenú hodnotu (0–5 l/min); na spiatočke je ventil so závitom M30 × 1,5 pre termostatickú hlavicu – každú miestnosť tak riadite osobitne. Konce líšt uzatvárajú automatické odvzdušňovače a otočné vypúšťacie ventily, teleso drží na poniklovaných konzolách. Rúry sa napájajú cez 3/4" EK, takže pripojíte bežné plastové aj viacvrstvové potrubie, prípadne meď. Dosky a rúry k podlahe ponúka systemova-doska.sk.

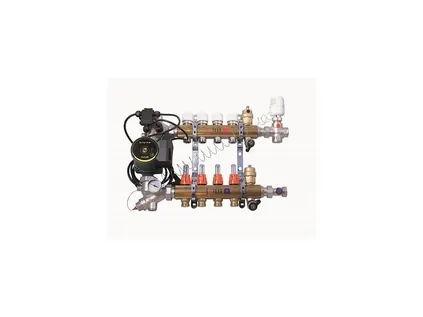

Radiátory zvyčajne pracujú s teplejšou vodou, než znesie podlaha. Keď ich zásobuje ten istý zdroj, teplotu pre podlahové slučky treba znížiť priamo pri rozdeľovači – a presne to robia zostavy IVAR. Obsahujú obehové čerpadlo DAB.EVOSTA 2 40-70/130, termostatickú hlavicu so samostatne umiestneným ponorným čidlom, ktorá drží stálu teplotu, a poistný termostat. DUAL a DUAL-MIX výrobca odporúča pre radiátorovú vetvu so spádom +75 / +65 °C; UNIMIX k tomu pridáva zabudovaný trojcestný zmiešavač a by-pass s možnosťou nastavenia. Spínanie čerpadla zostava sama nerieši – zverte ho nadradenej regulácii alebo termostatu určenému na ovládanie obehových čerpadiel. Všetky varianty porovnáva článok rozdeľovače pre podlahovku s čerpadlom.

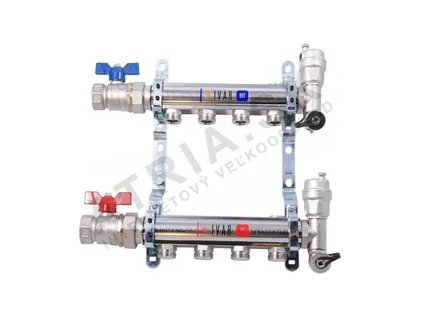

Pri hviezdicovom rozvode má každý radiátor či výtok vlastnú dvojicu rúr až k rozdeľovaču, bez odbočiek po ceste. Na radiátory slúžia zostavy IVAR.CS 501 z niklovanej mosadze CW617N: tlaková trieda PN 10, teplota do +120 °C, bočné hrdlá 1" F a vývody 3/4" EK vzdialené od seba 50 mm. Variant ND je na koncoch osadený automatickým odvzdušňovačom a otočným vypúšťacím ventilom, variant NS iba zátkami. Výrobca ich pripúšťa aj pre sanitárne rozvody; čerpadlo pri nich netreba, obeh vody zabezpečí kotol. Pre vodovod a klasické kúrenie máme plastové rozdeľovače systému HEPWORTH. Podrobne o oboch použitiach: rozdeľovače pre radiátorové vykurovanie a rozdeľovače pre rozvod vody.

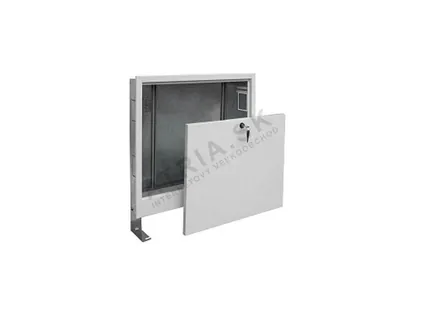

Podomietkovú skrinku osadíte do otvoru v stene, nadomietkovú priskrutkujete na hotovú stenu; pri oboch sa dá výška a hĺbka prispôsobiť podlahe. Výrobca uvádza dve kapacity – pre samotný rozdeľovač a pre zostavu s čerpadlom, ktorá zaberie viac miesta. Tabuľku preto čítajte po riadkoch podľa počtu okruhov.
| Do steny: kód · š × v × h (mm) | Na stenu: kód · š × v × h (mm) | Pojme bez čerpadla | Pojme so zostavou s čerpadlom |
|---|---|---|---|
| 1300HPX · 335 × 575–665 × 110–175 | 1200HPX · 385 × 580 × 120 (teraz nedostupná) | 2–4 | – |
| 1310HPX · 435 × 575–665 × 120–186 | 1210HPX · 485 × 580 × 120 | 5–6 | – |
| 1320HPX · 565 × 575–665 × 110–175 | 1220HPX · 615 × 580 × 120 | 7–8 | 2–4 |
| 1325HPX · 715 × 575–665 × 120–186 | 1225HPX · 760 × 580 × 120 | 9–10 | 5–7 |
| 1330HPX · 795 × 575–665 × 110–175 | 1230HPX · 845 × 580 × 120 | 11–12 | 8 |
| 1340HPX · 965 × 575–665 × 110–175 | 1240HPX · 1015 × 580 × 120 | 13–14 | 9–11 |
| 1350HPX · 1085 × 575–666 × 110–176 | 1250HPX · 1125 × 580 × 120 | 15–18 na stenu, 15 do steny | 12 |
Kapacity sú podľa výrobcu skriniek. Guľové ventily predĺžia rozdeľovač H.P.W. o 85–90 mm a napojenie prívodu so spiatočkou si tiež vyžaduje miesto – ak ste na hornej hranici riadku, siahnite po o stupeň širšej skrinke. Ktorá skrinka patrí ku ktorej veľkosti H.P.W., uvádza mosadzne-rozdelovace.sk; osadenie skrinky popisuje podlahove-vykurovanie.sk.

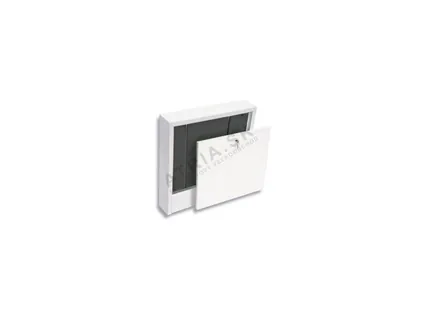

Biely smalt, zámok s niklovou úpravou. Nadomietkové merajú 580 mm na výšku a 120 mm do hĺbky, podomietkové 575–665 mm na výšku s hĺbkou podľa hrúbky steny. Širšie modely sú v cenníku skriniek.

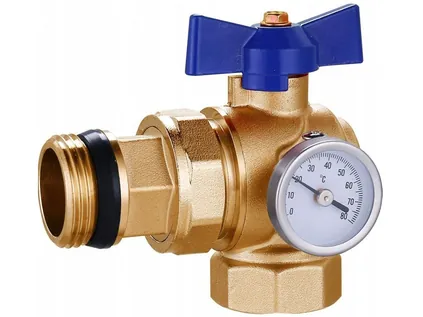

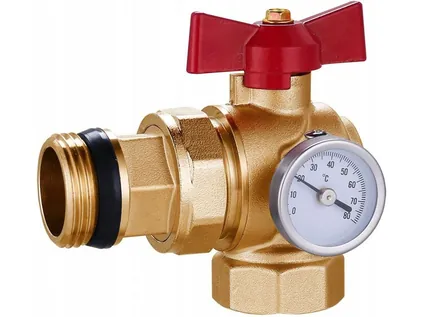

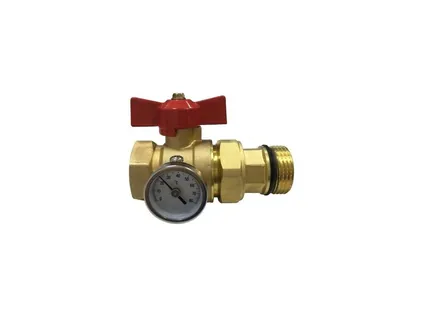

Guľové ventily 1" sa kupujú dva – červený na prívod, modrý na spiatočku. Po ich zatvorení je rozdeľovač oddelený od zdroja, napríklad pri výmene hlavice alebo servise. V hlave majú teplomer s rozsahom 0–80 °C a vyrábajú sa priame aj rohové. Na každú slučku potrebujete dve zverné šróbenia v rozmere vašej rúry. Radiátory s pripojením zospodu doplní regulačná sada HPW Set2. Pomôcku pri výbere nájdete na stránke príslušenstvo k rozdeľovačom H.P.W.
Kalkulačka vezme plochu s podlahovým kúrením a zvolený rozostup rúr, dopočíta dĺžku potrubia a rozdelí ju na slučky. Každá slučka obsadí na rozdeľovači dvojicu vývodov – na prívodnej aj na spätnej lište. Plochu berie ako celok, preto ak vyjde menej slučiek, než máte vykurovaných miestností, riaďte sa miestnosťami: každá potrebuje aspoň vlastnú slučku. Výsledok zaokrúhlite nahor na najbližšiu vyrábanú veľkosť.
Orientačný výpočet: potrubie = plocha / rozostup + 10 m prívodov na každý okruh, jeden okruh má najviac približne 90 m potrubia; systémové dosky 1,12 m² + 5 % na prerez; obvod, ak ho nevyplníte, ≈ 4 × √plocha × 1,3. Presný počet okruhov a rozostup určí projekt podľa tepelných strát. Ďalší materiál na podlahovku prehľadne nájdete na podlahove-kurenie.net.
Kalkulačka počíta s plochou ako s celkom. V skutočnom dome však rozhoduje rozloženie miestností, a to môže výsledok posunúť. Ukážeme to na modelovom prízemí s podlahovým kúrením, rúrou PEX-AL-PEX 16 × 2 a rozostupom 15 cm vo všetkých miestnostiach. Počítame rovnako ako kalkulačka: rúra v ploche = plocha ÷ 0,15 m, jedna slučka najviac približne 90 m v ploche, k tomu 10 m prívodov na slučku.
Spolu 7 slučiek a 500 m rúry v ploche + 7 × 10 m prívodov = 570 m. Keby ste do kalkulačky zadali len 75 m², vyjde 6 slučiek a 560 m – o jednu slučku menej, lebo nevie, že veľká obývačka potrebuje tri a každá malá izba aspoň jednu. Preto si veľké priestory vždy rozpočítajte zvlášť.
Zvoľte počet slučiek a balík sa poskladá sám: rozdeľovač H.P.W.® zodpovedajúcej veľkosti, guľový ventil s teplomerom na prívod, druhý na spiatočku a k tomu zverné šróbenia 16 × 2 v dvojnásobnom počte, než je slučiek. Skrinku pridáte jedným výberom. Rúry, dosky a izoláciu sem nerátame – závisia od plochy, odhadne ich výpočet vyššie.
Skrinku vyberáme podľa dĺžky rozdeľovača s guľovými ventilmi. Zostava sa pridá do košíka e-shopu ATRIA.SK, kde ju ešte môžete upraviť. Ceny sa aktualizujú automaticky.
| Položka | Ks | Spolu |
|---|
Stručný postup pre podlahový rozdeľovač. Kompletný návod aj s ukážkou vyregulovania slučiek je na stránke montáž a nastavenie rozdeľovača H.P.W.
Vyberte stenu približne v strede podlažia – čím kratšie sú úseky k jednotlivým miestnostiam, tým menej rúr vedie cez chodbu a tým menej ju zbytočne ohrievajú. Skrinku zasaďte do steny alebo pripevnite na stenu a jej výšku s hĺbkou nastavte na skladbu podlahy.
H.P.W. má rýchlomontážne uchytenie – nasadí sa na nosiče v skrinke a dotiahne skrutkami. Nerezový typ drží na poniklovaných nosičoch, zostavy IVAR na vlastných konzolách.
Guľové ventily 1" priskrutkujte cez poloprevlečné šróbenie na vstup prívodnej aj spätnej lišty a na ich druhú stranu napojte rúry od kotla alebo tepelného čerpadla.

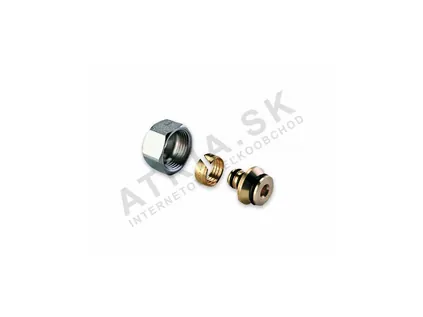

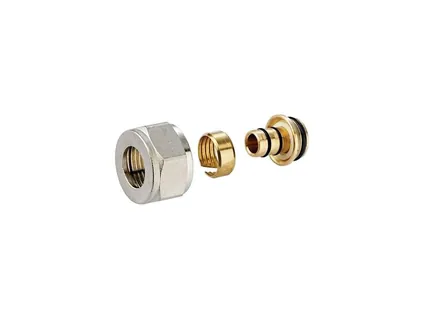

Na každú slučku dajte dve zverné šróbenia v rozmere rúry. Uťahujte momentom, ktorý predpisuje výrobca šróbenia – pri IVAR 16 × 2 ALU-EK je to 25–35 Nm, pri RCS16 30–40 Nm – a hneď si vývody popíšte menami miestností.
Kým sústavu prvýkrát spustíte, prepláchnite ju podľa pokynov výrobcu; dvojnásobne to platí, keď sa na jeden zdroj napája podlaha aj radiátory. Potom napúšťajte, odvzdušnite a urobte tlakovú skúšku – H.P.W. znesie skúšobný tlak najviac 10 barov.
Prietokomermi rozdeľte vodu tak, aby dlhšie a viac zaťažené slučky dostali viac a krátke menej – inak krátka slučka odoberie prietok dlhej. Ventily na spiatočke osaďte hlavicami alebo servopohonmi, ktoré ovládajú izbové termostaty.
Ceny vrátane DPH a skladový stav sa sem preberajú automaticky z ATRIA.SK; po kliknutí na produkt sa otvorí jeho detail v e-shope.
Ceny zostáv IVAR s čerpadlom, radiátorových rozdeľovačov aj HEPWORTH sú priamo na produktových kartách vyššie.
Počítajte dve zverné šróbenia na slučku a guľové ventily kupujte vo dvojici rovnakého tvaru – červený na prívod, modrý na spiatočku.
